BENDAPTIVE
I campi di applicazione della piegatura sono moltissimi in quanto piegare la lamiera, a maggior ragione con l’utilizzo di una pressa piegatrice, rappresenta uno dei modi migliori e più economici per eseguire prototipi e lotti anche in piccolissime serie.
Oggi le aziende sono chiamate a rispondere alla moderna sfida di trovare configurazioni e processi efficienti e flessibili in modo da dar seguito alle ultime richieste del mondo industriale.
I nostri sistemi sono stati studiati per garantire le performance di produttività sui grandi lotti ma al contempo, in virtù della facilità di programmazione grazie ai sistemi offline, di un sistema di inseguimento altamente performante e dell’attrezzaggio automatico della pressa, permettono la flessibilità necessaria da giustificarne l’impiego anche su lotti di dimensioni ridotte garantendo un’accuratezza invidiabile al più esperto piegatore!
FOCUS POINTS
La piegatura rappresenta la più intensa tra tutte le lavorazioni in quanto il materiale subisce grandi deformazioni in aree ristrette.
Ciò che ne consegue è che lo stress a cui è sottoposta la lamiera risulta molto elevato. In queste condizioni tutte le variabili del materiale e ambientali giocano un ruolo estremamente importante sul raggiungimento e la ripetibilità delle dimensioni esatte dei pezzi. Attraverso l’adozione di un sistema di inseguimento dinamico il software è in grado di assicurare l’integrità del pezzo lavorato riuscendo a sincronizzare robot e macchina durante il processo di piega.
Le nostre soluzioni sono state ideate per durare nel tempo ed abbattere i costi di manutenzioni e ricambi. Tutte le proposte sono dotate, ad esempio, di un dispositivo laser di controllo spessore senza contatto. Questa tecnologia permette di eseguire misurazioni esternamente in applicazioni in cui la superficie risulta sensibile e delicata limitandone l’usura nel tempo.
Spesso si ritiene che l’adozione di un impianto di piegatura robotizzato comporti una difficile e laboriosa programmazione del sistema; questo ostacolo è stato superato grazie ai sistemi di programmazione offline. I nostri esperti hanno calcolato che un tecnico, che già conosce il processo di piegatura, è in grado di far operare l’impianto al 70% delle sue capacità ad una settimana dalla conclusione del corso di formazione effettuato presso la nostra REA Academy!
Flessibilità sui lotti di produzione, grazie alla programmazione offline.
Quando risulta necessario lavorare un nuovo articolo è sufficiente preparare il nuovo programma dall’ufficio, senza fermare l’attuale produzione, e testarlo / affinarlo direttamente sulla cella, diminuendo notevolmente il downtime dell’impianto.
BendAptive SMART
La soluzione BendAptive SMART nasce per rispondere ad esigenze produttive per l’asservimento di presso-piegatrici con lunghezza fino a 2.000 mm e lavorare lamiere con un peso massimo di 10 Kg con raggio di lavoro fino a 1.65m
CARATTERISTICHE DELLA PRESSA PIEGATRICE:
- Forza max 50-60 t
- Lunghezza max 2000 mm
COMPOSIZIONE VERSIONE BASE:
- Robot con basamento rialzato
- Sistema di inseguimento dinamico
- Nr 1 pinza di presa a ventose
- Sfogliatore lamiere con magneti/spazzole
- Dispositivo laser di controllo spessore senza contatto
- Centratore lamiere con piano inclinato
- Ribaltatore verticale con bracci fissi
- Recinzioni perimetrali
- Installazione e collaudo presso Cliente
- Corso di istruzione in REA di Nr 5 giorni (conoscenza ABB)
BendAptive SMART
La soluzione BendAptive SMART nasce per rispondere ad esigenze produttive per l’asservimento di presso-piegatrici con lunghezza fino a 2.000 mm e lavorare lamiere con un peso massimo di 10 Kg con raggio di lavoro fino a 1.65m
CARATTERISTICHE DELLA PRESSA PIEGATRICE:
- Forza max 50-60 t
- Lunghezza max 2000 mm
COMPOSIZIONE VERSIONE BASE:
- Robot con basamento rialzato
- Sistema di inseguimento dinamico
- Nr 1 pinza di presa a ventose
- Sfogliatore lamiere con magneti/spazzole
- Dispositivo laser di controllo spessore senza contatto
- Centratore lamiere con piano inclinato
- Ribaltatore verticale con bracci fissi
- Recinzioni perimetrali
- Installazione e collaudo presso Cliente
- Corso di istruzione in REA di Nr 5 giorni (conoscenza ABB)
- Pezzi lavorabili: Lamiere con peso massimo 10 Kg
- ABB IRB 2600-20/1.65
- Portata 20 Kg
- Raggio di lavoro 1.65m
- Numeri di assi 6
- Unità di Controllo IRC5/OMNICORE
- Software OFF-LINE di piegatura
- Via di corsa integrata per movimentazione robot (7° asse)
- Ribaltatore motorizzato
- Caricatore Lamiere
- Cambio automatico gripper
- Cambio automatico utensili pressa

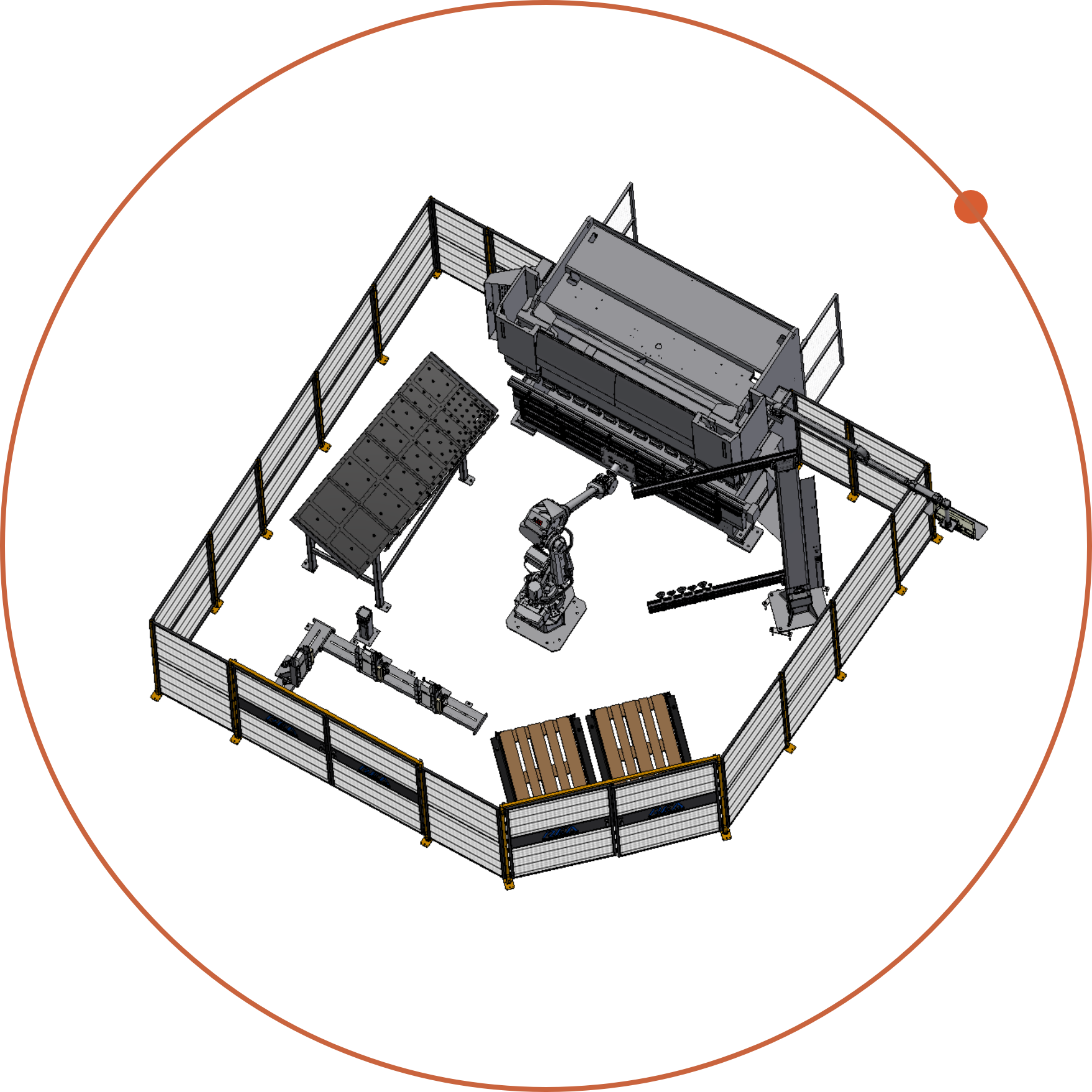

BendAptive FLEX
La soluzione BendAptive FLEX nasce per rispondere ad esigenze produttive per l’asservimento di presso-piegatrici con lunghezza fino a 3.000 mm e lavorare lamiere con un peso tra i 20Kg e 45 Kg con raggio di lavoro fino a 2.70 m
CARATTERISTICHE DELLA PRESSA PIEGATRICE:
- Forza max 100-130 t
- Lunghezza max 3000 mm
COMPOSIZIONE VERSIONE BASE:
- Robot con basamento rialzato
- Sistema di inseguimento dinamico
- Nr 1 pinza di presa a ventose
- Sfogliatore lamiere con magneti/spazzole
- Dispositivo laser di controllo spessore senza contatto
- Centratore lamiere con piano inclinato
- Ribaltatore verticale con bracci fissi
- Recinzioni perimetrali
- Installazione e collaudo presso Cliente
- Corso di istruzione in REA di Nr 5 giorni
- Pezzi lavorabili: Lamiere con peso massimo 20 Kg – 45 kg
- IRB 4600-40/2.55 o IRB 5710-90/2.70
- Portata 40 Kg (4600-40/2.55) – 90 kg (5710-90/2.70)
- Raggio di lavoro 2.55 m – 2.70 m
- Numeri di assi 6
- Unità di Controllo IRC5/OMNICORE
- Software OFF-LINE di piegatura
- Via di corsa integrata per movimentazione robot (7° asse)
- Ribaltatore motorizzato
- Caricatore Lamiere
- Cambio automatico gripper
- Cambio automatico utensili pressa
BendAptive PRO
La soluzione BendAptive Pro nasce per rispondere ad esigenze produttive per l’asservimento di presso-piegatrici con lunghezza fino a 4.000 mm e lavorare lamiere con un peso fino a 100 Kg con raggio di lavoro tra i 3.0 e i 3.5 m
CARATTERISTICHE DELLA PRESSA PIEGATRICE:
- Forza max 200-220 t
- Lunghezza max 4000 mm
COMPOSIZIONE VERSIONE BASE:
- Robot con basamento rialzato
- Sistema di inseguimento dinamico
- Nr 1 pinza di presa a ventose
- Sfogliatore lamiere con magneti/spazzole
- Dispositivo laser di controllo spessore senza contatto
- Ribaltatore verticale motorizzato
- Recinzioni perimetrali
- Installazione e collaudo presso Cliente
- Corso di istruzione in REA di Nr 5 giorni
BendAptive PRO
La soluzione BendAptive Pro nasce per rispondere ad esigenze produttive per l’asservimento di presso-piegatrici con lunghezza fino a 4.000 mm e lavorare lamiere con un peso fino a 100 Kg con raggio di lavoro tra i 3.0 e i 3.5 m
CARATTERISTICHE DELLA PRESSA PIEGATRICE:
- Forza max 200-220 t
- Lunghezza max 4000 mm
COMPOSIZIONE VERSIONE BASE:
- Robot con basamento rialzato
- Sistema di inseguimento dinamico
- Nr 1 pinza di presa a ventose
- Sfogliatore lamiere con magneti/spazzole
- Dispositivo laser di controllo spessore senza contatto
- Ribaltatore verticale motorizzato
- Recinzioni perimetrali
- Installazione e collaudo presso Cliente
- Corso di istruzione in REA di Nr 5 giorni
- Pezzi lavorabili: Lamiere con peso massimo 60 kg – 100 Kg
- IRB 6650S-125/3.50 o IRB 6650S-200/3.00
- Portata 125 kg (6650S-125/3.50) – 200 Kg (6650S-200/3.00)
- Raggio di lavoro 3.5 m – 3.0 m
- Numeri di assi 6
- Unità di Controllo IRC5/OMNICORE
- Software OFF-LINE di piegatura
- Via di corsa integrata per movimentazione robot (7° asse)
- Caricatore Lamiere
- Cambio automatico gripper
- Cambio automatico utensili pressa
